Unelte speciale de îndoire din oțel de înaltă rezistență
Cu oțeluri SSAB de înaltă rezistență fabricate Hardox, oțel Weldox, rezistență la tracțiune peste 1000 Mpa, trebuie să ne ocupăm de devierea mașinii și apoi trebuie să ne ocupăm și de sarcina concentrată a mașinii. Cu o frână de presare, berbecul dvs. este un fel de fascicul liniar. Concentrați o încărcătură practic pe o linie. În mod normal, o mașină tipică poate manipula undeva la o sută de tone pe metru. Dacă aveți o mașină de 3 mm, ați putea pune o sută de tone pe 3m Max. Totul ar fi bine. Ce se întâmplă dacă este nevoie de 1500 de tone pentru a îndoi foaia de 3 m? Acesta va aduce mari probleme structurii principale și instrumentelor principale.
Majoritatea frânelor de presare din lume au fost proiectate să se îndoaie undeva sub acel material de 800 MPa. Acum, intrăm în materialele de înaltă rezistență. Adesea avem nevoie de suprafețe sau elemente portante mai mari; partea mașinii care atinge sculele trebuie să fie mai mare, mai puternică, mai largă, mai dură. Mașina în sine nu cedează, deși deviază.
Uneltele trebuie să fie special concepute mai mult decât frâna de presare însăși
Trebuie să măriți suprafața portantă.
Când priviți de la capătul unei frâne de presare, este posibil să vedeți grosimea unui berbec într-o mașină mai mare având o grosime de peste 150 mm. Începe să se reducă de acolo, deoarece vârful pumnului, unde ne îndoim, vrem să-l concentrăm într-un loc mic.
Când intrați în materialele cu rezistență mai mare, este puțin mai plat. Grinzile în sine, grinda superioară și grinda inferioară, nu se schimbă prea mult, chiar dacă se îndoaie materialul cu rezistență ridicată, dar modul în care sculele sunt adaptate în mașină este semnificativ diferit.
Pe o frână tipică tip presă, suprafața portantă a sarcinii din partea superioară a ștanțului poate fi între 30 mm față în spate. Apoi pumnul intră într-un suport pentru pumn. Suportul de perforare poate fi de 60 mm față în spate. Apoi, berbecul în sine ar putea avea 150 mm față în spate.
Când intrați în materiale cu rezistență ridicată, porțiunea superioară a pumnului, porțiunea portantă, este în mod normal mai mare. Apoi, suportul de perforare însuși, suprafața portantă a sarcinii unde atinge berbecul, este, de asemenea, mărită.
Dacă apelați la oricare dintre furnizorii de scule de frână și solicitați un pumn tipic, acesta va avea suprafețe portante tipice. Odată ce ați ajuns deasupra acelui scaun tipic pentru frâne de presă, este puțin în mâinile proiectantului mașinii, deoarece modul în care este fabricată grinda și modul în care este realizat suportul de perforare pentru aceste aplicații cu rezistență mai mare, vine de la proiectantul mașinii - modul în care proiectează titularul pumnului și apoi modul în care proiectează pumnul.
În cazul în care instrumentul se potrivește în suportul sculei, acesta ar fi mai mare și mai larg. Este în mod normal un instrument personalizat. Odată ce ați intrat în tablă SSAB cu rezistență la tracțiune ridicată, scula este puțin personalizată, deoarece toți producătorii de frâne cu presă au grinzi de dimensiuni diferite. Au suporturi de dimensiuni diferite. În unele cazuri, suportul pumnului este prelucrat chiar în berbec, care nu este un element detașabil separat. În loc să aveți o piramidă care este stivuită, aveți o piramidă care tocmai a tăiat chiar în berbec.
Suportul sculei superioare a frânei de presare este acum mai mare, scula superioară este mai mare și, astfel, suprafața portantă a sarcinii este mai mare. Acum, operatorii de frână de presă au de-a face cu elemente mai mari și mai grele. Adesea, în același timp, aceste unelte și suporturi pentru scule sunt mărite. De asemenea, sunt realizate cu rulmenți cu role pentru a ușura ușor glisarea noilor scule și a sculelor atunci când schimbați sculele.

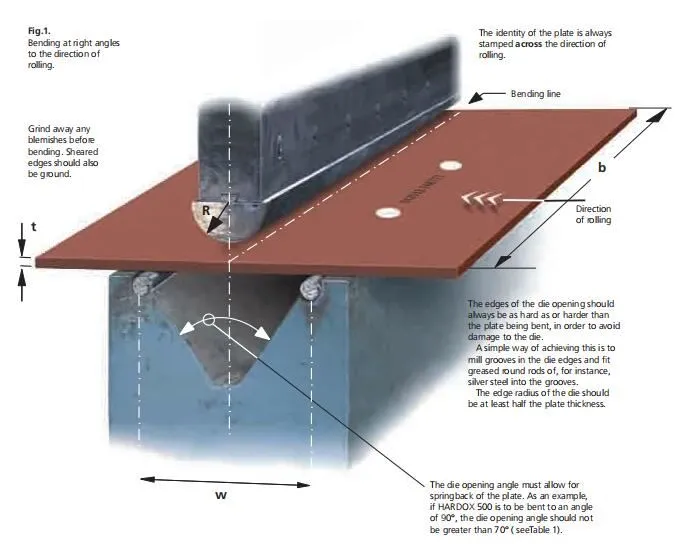

Dacă îndoiți o parte cu un nas mic pe părțile cu rază strânsă, concentrați toată forța într-un loc mic, iar materialul ar tinde să crape. Când punem o rază mare pe pumn, când începem să ne îndoim, acum înfășurăm materialul în jurul diametrului mai mare, raza care distribuie forța puțin mai uniform pe material. De asemenea, face pumnul mai greu.
Același fenomen îl avem pe pumn, îl avem și pe matriță sau pe pat. Dacă materialul devine mai greu, în mod normal matrița inferioară devine mai mare și mai grea, de asemenea. Adaptorul matriței sau adaptorul pentru pat devine mai mare odată cu materialul de înaltă rezistență.
Unele fabrică acest aparat în pat, iar altele le fixează. Chiar și atunci când sunt înșurubate, în mod normal nu sunt destinate a fi înlocuibile sau detașabile. Este doar un mod de a le fabrica, care variază în funcție de producător. Este puțin înfricoșător pentru clienții care încearcă să specifice un astfel de echipament, deoarece dacă nu este specificat corect, este foarte scump sau dificil de schimbat ulterior pe teren.
Utilizați toosl corect de îndoire pentru îndoirea foii SSAB cu rezistență ridicată la tracțiune
Când îndoiți materialul puternic, există câteva modalități de a face față corectării curbei. Sistemul clasic este operatorul care face cotul. Își verifică unghiul până la capăt. Când constată că există o variație a unghiului, unghiul se deschide puțin, ia o bucată de bandă, bandă de cutie
Aceasta este o metodă foarte comună în industria cu rezistență ridicată. Ce se întâmplă când îndoiți placa de oțel, mai ales cu materialele cu rezistență ridicată, există o mulțime de solzi care se desprind.
Următorul pas, următoarea îmbunătățire a procesului este un tip de masă de încoronare reglabilă, care schimbă raza patului. Acestea fac treaba foarte bine.
Instrumente de îndoire a frânei prin presare Instrumentele sunt fabricate de obicei la comandă.Probabil că 95% din frânele de presă din lume sunt sub 400 de tone. Majoritatea oamenilor care îndoiesc oțelul mai greu sunt într-un mod diferit. Apoi vedeți tonaje ale mașinilor între 500 și 1000 de tone. Puțini oameni au aceste capacități. Mașinile sunt scumpe. Uneltele necesare sunt, de asemenea, scumpe. Chiar nu vedeți prea mult din scule uzate sau deteriorate.
O alternativă mai puțin costisitoare în unele aplicații este de a lua două mașini mai mici, de a le seta cu modul de rulare tandem. În loc să aveți o frână enormă de 1000 de tone de 12 m, veți avea două frâne de presă cnc de 500 de tone de 6 m, îndoire sincronizată controlată cnc Max 12 m tablă, special concepută pentru îndoirea stâlpilor&lificator; canal mai lung. Acest lucru nu este neapărat dedicat materialelor cu rezistență ridicată. Când îndoiți oțel moale, arcul dvs. este de aproximativ 2-3 grade. Variația dvs. de primăvară este de aproximativ 0,2 până la 0,3 grade, ceea ce este aproape incomensurabil. În materialul cu rezistență ridicată, 15-20 de grade este un domeniu tipic.
