Matriță V reglabilă la frâna de presă mare
Frâna de presare mare înseamnă o capacitate mare de îndoire a metalelor sau mai multe părți metalice de îndoire, aceasta' are nevoie de o deschidere V mai lungă sau mai largă pentru a se potrivi cu profilele de îndoire a foii; uneori au nevoie de o singură apăsare mai lungă sau poate îndoi o piesă de prelungire mai lungă pe o frână de presare în tandem cu un fel de matriță V reglabilă numită matriță multi-V.
De fapt, este în continuare obișnuit ca operatorii de frâne de presă, împreună cu operatorii care au fost smulși de la alte mașini pentru a ajuta la instalare, să petreacă cât mai mult de o oră sau mai multe schimbând lovituri foarte mari, grele și deseori uzate. . Fără îndoială, o mare parte din acest lucru se datorează faptului că, până de curând, modelele reglabile V pot reduce timpii de configurare și le pot îmbunătăți productivitatea.

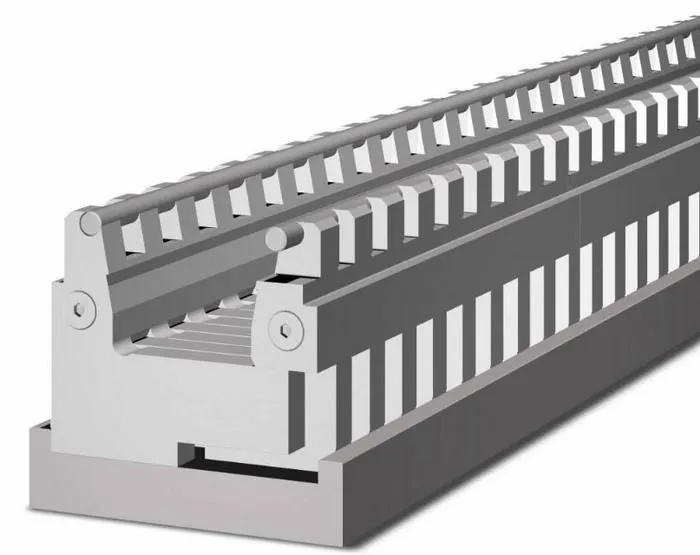

O serie de matrițe menționate ca matrițe multi-V, care sunt disponibile de la furnizorii de mașini de frână cu presă multiple și de furnizorii de scule. Unele modele au o rază de deschidere în V de la 3 mm până la 150 mm, în timp ce altele , modelele mai mari au domenii care se extind până la 400 mm. Conceptul se bazează pe utilizarea unui rând de mici segmente înlocuibile pe partea din față și în spate a matrițelor modulare care se așează deasupra unei baze în formă de U sau „șa”. Lățimile de deschidere în V sunt stabilite prin utilizarea distanțierelor prelucrate cu precizie care se sprijină între șa și segmentele de matriță.
Pentru a restrânge deschiderea V a instrumentelor de îndoire, operatorii îndepărtează distanțierele prin alunecarea lor la capetele matrițelor și înlocuirea lor cu distanțe de o lățime mai mare. Introducerea distanțierelor cu o lățime mai mică lărgește deschiderea în V. Distanțierele sunt disponibile în versiuni care pot fi conectate la capete, astfel încât este posibil să le înlocuiți rapid pe mașini cu 3 m și mai mult. După introducerea unui set de distanțiere, operatorii pot bloca deschiderea V în loc prin strângerea a două șuruburi de fixare pe fiecare modul.
Bare cu role
Freza de presare Multi-V este dotată cu bare de role întărite și înlocuibile pe umerii orificiilor V. A fi întărit prelungește durata de serviciu; fiind înlocuibil prelungește viața morții. Barele cu role reduc frecarea și marcarea ulterioară a matriței pe material. De asemenea, sunt proiectate pentru a reduce cerințele forței de îndoire (tonaj).
În funcție de model, operatorii pot schimba deschiderea matriței, fie prin mutarea manuală a componentelor matriței, fie prin utilizarea unui sistem mecanizat sau complet automatizat.
De exemplu, anumite unități multi-V folosesc o tracțiune pe lanț care este condusă folosind un burghiu electric de mână. În timp ce încă mai folosește distanțieri pentru a stabili lățimea deschiderii în V, sistemul de antrenare permite unui operator să folosească o burghiu electric pentru a deschide și închideți deschiderile V pe segmentele de matriță indiferent de câte segmente sunt instalate în frâna de presare.
Acest lucru permite operatorilor să deschidă mai multe segmente de matrițe pentru a îndepărta sau instala distanțele, apoi a închide segmentele împotriva distanțierelor pentru a seta deschiderea în V. Acest lucru poate fi deosebit de benefic pentru instalații lungi care implică mai multe unități de matrițe.
Unele tije reglabile în V au un sistem cu motor CNC care poate fi programat pentru deschideri V specifice.
Aceste tipuri de matrițe nu necesită distanțiere. În schimb, lățimea deschiderii în V este stabilită și menținută prin intermediul motoarelor de acționare CNC.
Compatibilitate cu sistemul de încoronare CNC cu frână de presă
Deoarece cele mai multe matrițe reglabile V vor fi instalate pe frânele de presă utilizate pentru a îndoi placa groasă, în mod normal, va fi necesară soluționarea devierii mașinii. Aceste matrițe pot fi utilizate pe frânele de presă cu sisteme de încorporare încorporate pentru a compensa devierea mașinii, precum și pe mașinile echipate cu sisteme de încoronare furnizate de furnizorii de scule.
În instalațiile care implică sisteme de încoronare furnizate de furnizorii de scule, fundul unei matrițe V reglabile, cum ar fi o matriță multi-V poate fi, în funcție de aplicație, conceput pentru a servi drept partea superioară a sistemului de încoronare. Acest lucru ajută la reducerea înălțimii de încărcare a tuturor componentelor necesare, consumând astfel mai puțin din înălțimea deschisă a mașinii.
Cele mai multe matrițe reglabile în V pot fi utilizate cu o varietate de sisteme de încoronare, inclusiv cele care sunt acționate cu motor CNC și, în multe cazuri, cele conduse de o manivelă manuală.
Deoarece modelele reglabile în V sunt proiectate să rămână în frâna de presare, acestea pot elimina nevoia de fixare a matrițelor hidraulice pe sistemul de încoronare. În timpul instalării matriței, șuruburile de fixare din sistemul de încoronare pot fi strânse pentru a asigura locația matriței.
Atunci când selectați un sistem de încoronare pentru o frână de presare care va fi folosită pentru a îndoi placa groasă cu o matriță V reglabilă, asigurați-vă că luați în considerare capacitatea de tonaj a sistemului de încoronare pe un metru. De asemenea, luați în considerare dacă numărul mediu de setări într-un an dat va justifica utilizarea unui sistem de încoronare cu motor CNC și dacă sistemul de încoronare va fi folosit într-un mediu dur unde ar fi benefic să se întărească suprafață portantă.
Gama de deschideri ale frânei de presare V
În timp ce anumite matrițe reglabile în V sunt disponibile cu o gamă predeterminată de deschideri în V, este posibil să instalați în anumite modele cu multe vii un set de inserții reglabile, dotate și cu bare cu role întărite. Inserțiile pot fi reglate prin lărgirea și îngustarea deschiderii pe matriță. Aceste inserții permit reducerea gamei efective de deschideri în V. Acest lucru permite operatorului de frână de presare să îndoaie materialul subțire de 20 de ga. oțel ușor pe anumite modele de matrițe.
În plus, unele unelte au un suport de matriță care, montat pe matrița reglabilă, permite operatorului de frână de presă să utilizeze matrițe standard (1 V).
Deoarece oferă o gamă largă de deschideri în V, muierele reglabile în V sunt rareori scoase din frâna de presare. Acest lucru elimină necesitatea operatorilor de a muta muierele mari și grele în interiorul și în afara frânei de presare printr-o macara aeriană, macara cu bara sau stivuitor, sau să recupereze aceste scule grele dintr-un suport de depozitare. Ca atare, ele fac ca procesul de schimbare de la o deschidere în V la alta să fie mult mai sigur.
V reglabilă se reduce la cerințele de frână de presă
În afară de nevoia evidentă a unei frâne de presă pentru a avea un tonaj adecvat și o lungime de îndoire pentru o gamă completă de tipuri de material, grosimi și geometrii de piese, o înălțime deschisă foarte mare este, fără îndoială, cea mai mare nevoie atunci când utilizați matrițe multi-V și reglabile similare V moare într-o frână de presare.
Îndoirea plăcii groase necesită matrițe cu o deschidere în V foarte adâncă. Acest lucru permite suficientă penetrare a matriței pentru a forma astfel de plăci la 90 grade și pentru a compensa cantitatea de răsărit adesea prezentă în aceste materiale. Prin urmare, deschiderile în V ale unor matrițe reglabile în V sunt mult mai înalte decât cele tipice pe matrițele reglabile care folosesc șanțuri pentru a stabili lățimea deschiderilor în V. Cu excepția cazurilor extreme, înălțimea suplimentară a matriței ajută la prevenirea necesității timpului și a pașilor suplimentari necesari pentru a împiedica părțile de îndoire la 90 grade.
Având în vedere acest lucru, este foarte important să luați în considerare următoarele în momentul în care intenționați să instalați o matriță V reglabilă pe o frână de presă nouă sau existentă:
Lungimea maximă a matriței de îndoire care va fi necesară pentru a răspunde tuturor cerințelor dvs. de piesă.
Cantitatea maximă de forță de îndoire (tonaj) necesară pentru a îndoi întreaga gamă de tipuri și grosimi de materiale pe care va trebui să o îndoiți.
Înălțimea de deschidere disponibilă între berbec și pat.
Lungimea cursei de berbec suficient pentru a aduce toate loviturile tale în partea de jos a cursei.
Înălțimea sistemului de prindere a frânei de presă, dacă pe frâna de presă este instalat un sistem de prindere hidraulică.
Înălțimea sistemului de încărcare a frânei de presare.
Înălțimile diferitelor pumni care vor fi necesare.
Cantitatea de ajustare verticală prevăzută cu fundalul. Acest lucru este extrem de important din cauza înălțimii unor matrițe reglabile în V. Adesea, acestea necesită ca fundalul să funcționeze într-o poziție mult mai mare pentru a șterge vârful matriței.
Cantitatea de spațiu de lucru disponibil între pumn și matriță pentru manipularea pieselor în timpul îndoirii, după ce totul a fost instalat, inclusiv sistemul de prindere, loviturile, matrițele reglabile în V, șa și sistemul de încoronare.
Fabricanții de tablă au folosit unelte precise, precise și flexibile, cu posibilitatea de a schimba segmentele de unelte rapid și nedureros. Cu unele dintre cele mai recente progrese în matrițele reglabile în V, aceeași viteză, precizie, siguranță și flexibilitate - atribute pe care producătorii de tablă cu calibru ușor le-au contat de zeci de ani - sunt în sfârșit disponibile fabricanților de plăci grele.

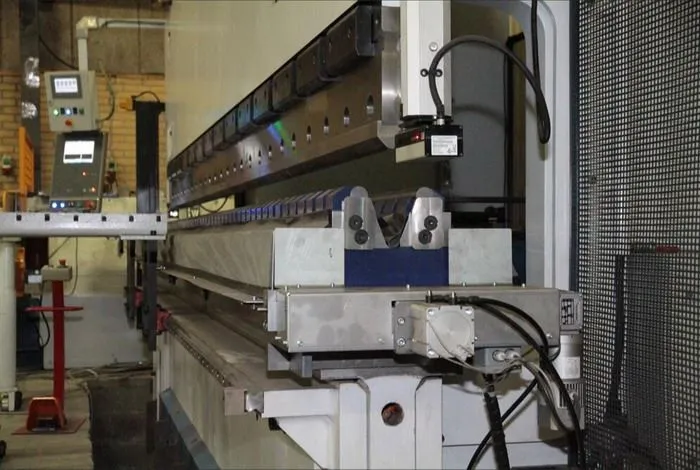

Această matriță V reglabilă este controlată de CNC. Când un program solicită o anumită lățime a matriței, motorul matriței se extinde sau restrânge lățimea matriței, după cum este necesar.
