Cum să îndoiți profilele cu rază mare de metal DELEM DA58T
Dacă nu este disponibilă o unealtă de frânare cu rază mare, metoda de lovire poate fi aleasă în cnc Regulator de frână de presă delem da58t 2d full touch screen bending controlelr .

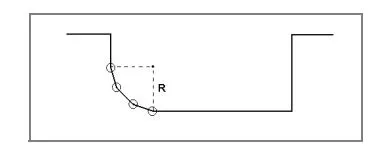

Cu această îndoire a foilor de metalmetodă, o rază mare într-un produs este obținută printr-o serie de curbe ușoare în succesiune.

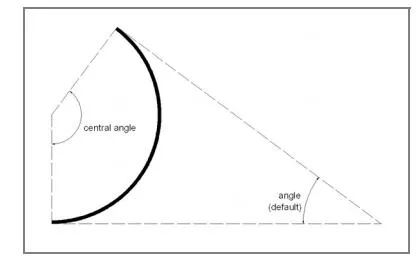

Mai întâi puteți alege definiția unghiului. Definițiile disponibile sunt:
• Unghiul implicit este unghiul care ar putea fi programat ca standard.
• Unghiul central este suplimentul unghiului implicit (adică 180 de grade - implicit
unghi)
Pentru a aplica metoda de lovire, următorii parametri trebuie programați în controlerul de îndoire deelm da58t:
Unghi central de îndoire
Suplimentul valorii unghiului de îndoit.
Rază
Raza prevăzută care este programată. Ca valoare inițială a produsului programat
grosimea este utilizată.
Numărul de segmente
Numărul de segmente în care raza va fi împărțită. Numărul de curbe în acest
raza este numărul de segmente plus 1.
Cu cât selectați mai multe segmente, cu atât mai multe curbe vor fi utilizate pentru a crea programul
rază într-o toleranță mai mică. Cu un număr mare de segmente, veți avea nevoie de o
mai mici V-mor de deschidere pentru a putea să se îndoaie într-un mod adecvat.
Segmente egale de lovire
Atunci când un produs are o curbare a razei, dimensiunea segmentului este calculată pe baza numărului de
segmente, care au fost definite de utilizator. Standard, primul și ultimul segment sunt
a calculat jumătate din dimensiunea segmentelor medii pentru a obține un rezultat mai bun. Cu toate acestea, poate fi
o problemă selectarea unei matrițe potrivite pentru a îndoi aceste segmente mici. Prin urmare, controlul
poate calcula o dimensiune egală pentru toate segmentele. Acest lucru poate fi definit cu acest parametru.
• Dezactivat (fără dimensiuni egale)
• Activat (dimensiuni egale)
Când este activat, toate segmentele vor avea o dimensiune egală.
Când este dezactivat, calculul include segmente de jumătate de dimensiune. Dacă în acest caz o problemă
cu dimensiunea matriței V este detectată în determinarea secvenței de îndoire, utilizatorul este
întrebat dacă să selectați sau nu o recalculare cu segmente de dimensiuni egale.
Când trebuie să programați o astfel de îndoire, programați mai întâi un unghi standard cu laturile adiacente.
Apoi puneți cursorul înapoi pe unghi, atingeți funcția Proprietăți și selectați Bumping ca
Tip de îndoire. Vi se va solicita să programați raza, numărul de segmente și dacă
cum ar fi să aibă segmente egale bumping sau nu. După programarea acestor parametri raza
este desenat în produs și pe ecran va apărea un mesaj cu informații despre
cea mai mică lungime calculată a segmentului. Cea mai mică lungime a segmentului are consecințe asupra
selectarea matriței.

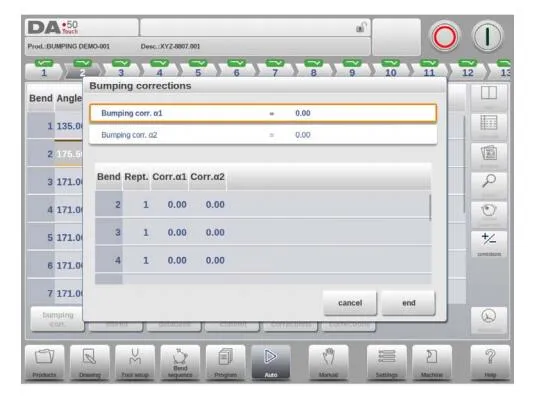

În cazul unei îndoiri de lovire selectate, se poate introduce o corecție generală pentru o îndoire de lovire.
Această funcție poate fi activată atunci când cursorul se află pe parametrul de corecție a unghiului ("corr".
α1/α2'). Este disponibil numai dacă este încărcat un produs care conține o îndoire de lovire.
Cu Bumping Corr. apare o nouă fereastră în care poate fi introdusă corecția.
Când se modifică corecția generală a unui unghi, toate corecțiile individuale sunt recalculate.
Când oricare dintre corecțiile individuale este modificată, corecția generală este recalculată.
Corecțiile de lovire pot fi programate independent pentru ambele părți,α1 șiα2.
Când se modifică corecția generală α1, aceasta este copiată automat în α2 și, ca urmare, toate
corecții separate pentruα2 se recalculează. Pentru a modifica valorile de corecție aleα2, utilizare
corectareα2 sau una dintre corecțiile separate aleα2.

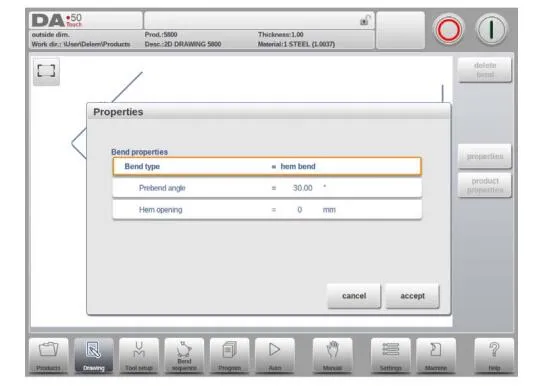

Hemming coturi pentru aplatizarea profilelor de formare foaie de metal
Atunci când se creează profilul necesar al produsului cu o îndoire de tivire, este posibil să se pregătească mai întâi
o flanșă cu un unghi prebend, plasați cursorul pe curbă și selectați Proprietăți. Îndoirea profilelor de tablăproprietățile pot fi programate în fereastra pop-up.
De asemenea, este posibil să se creeze un tiv îndoire prin plasarea cursorului pe capătul flanșei în cazul în care tivul
îndoiți este necesară și selectați proprietățile. În acest fel, fereastra pop-up va apărea cu un plus
parametru de completat.
Proprietăți de îndoire
Unghiul prebend
Unghiul necesar de pre-îndoire, în mod normal, un unghi ascuțit. Unghiul poate fi setat pe
cea mai bună valoare practică, valoarea implicită este de 30 de grade.
Deschiderea tivului
Îndoirea tivului se poate face cu o anumită distanță de deschidere între cele 2 flanșe. Cel
valoarea de deschidere a tivului va fi utilizată calculând poziția fasciculului în procesul de tivire.
În mod implicit, acest parametru are valoarea parametrului mod Setări Implicit Hem
Deschidere
Proprietăți laterale
Lungimea laterală
Lungimea flanșei până la tiv.
